SB-888A自動扶梯梯級拆裝實訓裝置
產品圖

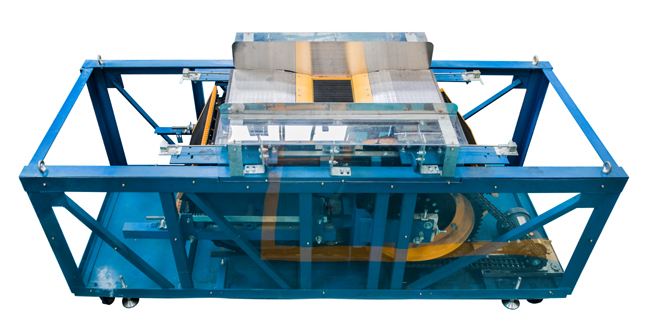

碩博SB-88A自動扶梯梯級拆裝實訓裝置外觀圖
產品概 述
自動扶梯梯級拆裝實訓裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。本裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
產品特點
整體外觀簡潔明了，占地空間小；
方便學員對自動扶梯內部結構的認識及操作；
方便指導老師對于學員的操作指導及安全監管；
采用真實機構器件，使學生學到的與實際應用的一致。
技術參數
工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
工作電源： AC220V/380V ；
額定頻率：50/60Hz；
額定電流：3.5A/2.0A；
額定功率：750W；
額定轉速：1400/1700 r/min；
梯級寬度：600 mm；
減速機減速比：150：1；
整機功耗：≤0.5KW；
整機重量：≤1000KG；
外形尺寸：3000×1110×1250mm（長×寬×高）。
配置清單
|
序號 |
名稱 |
主要技術指標 |
數量 |
單位 |
備注 |
1 |
鋼結構框架 |
材料：Q235標準型鋼；表面噴漆處理 |
1 |
套 |
|
2 |
減速機 |
廠商：寧波/中大力德；型號：ZD750-S；電機功率：750W；減速機減速比：150：1；工作電壓：AC220V/380V；額定電流：3.5A/2.0A；額定轉速：1400/1700 r/min； |
1 |
套 |
減速機接線方 法有AC220V/380V兩種接線方法。 |
3 |
驅動鏈 |
品牌：蘇州/巨人動力；型號：20A-2； 節距：31.75mm； |
2 |
條 |
|
4 |
梯級 |
廠商：蘇州/全勝；型號：TJ600A； 材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； |
1 |
套 |
|
5 |
梯級傳動鏈 |
廠商：蘇州/潤力；型號：TL133A；節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； |
2 |
條 |
|
6 |
張緊裝置 |
梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258； |
1 |
套 |
含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等； |
7 |
控制柜 |
廠商：碩博； |
1 |
套 |
接觸器：施耐德； |
8 |
移動檢修開關 |
1 |
個 |
||
9 |
移動行燈 |
DC220V |
1 |
個 |
|
10 |
實訓工具 |
1 |
套 |
詳見配套工具清單 | |
11 |
隨機資料 |
相關說明書及圖紙 |
1 |
套 |
配套工具清單
序號 |
名稱 |
型號/規格 |
數量 |
單位 |
備注 |
1 |
卷尺 |
3m |
1 |
把 |
|
2 |
內六角扳手（組套） |
BM-C9 |
1 |
套 |
|
3 |
全拋光梅花開口兩用扳手 |
10 |
1 |
把 |
|
4 |
全拋光梅花開口兩用扳手 |
13 |
1 |
把 |
|
5 |
全拋光梅花開口兩用扳手 |
16 |
1 |
把 |
|
6 |
全拋光梅花開口兩用扳手 |
18 |
1 |
把 |
|
7 |
T型六角扳手 |
5mm |
1 |
把 |
|
8 |
開口扳手 |
8～10 |
1 |
把 |
|
9 |
開口扳手 |
12～14 |
1 |
把 |
|
10 |
開口扳手 |
17～19 |
1 |
把 |
|
11 |
一字穿心螺絲批 |
5×75 |
1 |
把 |
|
12 |
十字穿心螺絲批 |
2×75 |
1 |
把 |
|
13 |
工具箱 |
1 |
只 |
||
14 |
尖嘴鉗 |
1 |
把 |
||
15 |
斜口鉗 |
1 |
把 |
||
16 |
活扳手 |
300×36 |
1 |
把 |
|
17 |
鋼板尺 |
300mm |
1 |
把 |
|
18 |
隨機文件 |
1 |
套 |
||
19 |
電氣原理圖 |
1 |
本 |
七、實訓項目
1、梯級的拆裝操作；
2、梳齒板的調整；
3、梳齒前沿板的調整；
4、梯級鏈張緊的調整；
5、雙排曳引鏈的調整。
