[產品型號]：SBLX-01 [產品名稱]：網絡型可編程控制實訓裝置 [價格]：元 [在線客服]：

SBLX-01網絡型可編程控制實訓裝置

一、功能要求

能夠滿足《PLC及其應用》的實踐教學需求

1.電氣控制線路元器件要求都裝在單元板上，操作方便、更換便捷，易擴展功能或開發新實驗；

2.要求設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源具有接地保護、過流、過載、漏電等保護功能，各測量儀表也均有可靠的保護功能，使用安全可靠；

3裝置集可編程控制器、編程軟件、觸摸屏、變頻器、實訓模塊等于一體。

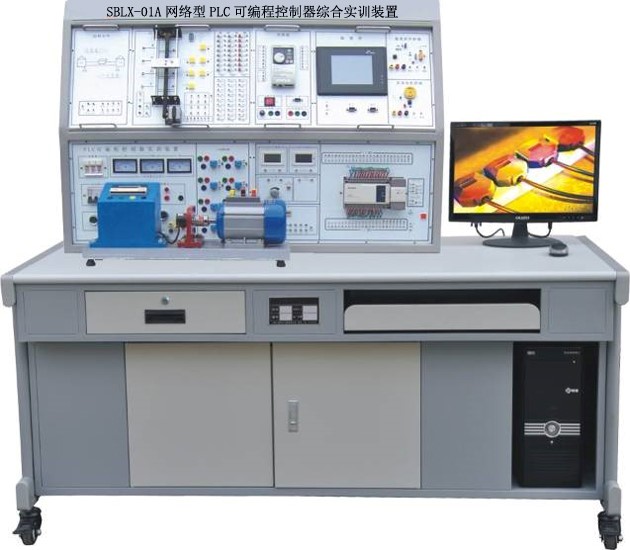

參考圖

二、技術參數

1.輸入電源：三相四線380V±10% 50HZ

2.交流高壓輸出：AC380V、220V電源各一組（提供2組三插AC220V插座）

3.直流低壓電源：0-10V連續可調,+24V 2路，電流3A

4.電流信號源： 0-20mA 連續可調， 4-20mA連續可調

5.數字直流電壓表量程0～50V、精度0.5級，電流表量程0～50mA、精度0.5級；三位半顯示

6.過壓保護電路：實驗臺配有主機過壓保護電路，在電壓超過主機所承受的范圍時會自動報警并切斷電源，使主機不會因承受過高電壓而導致?lián)p壞。

7.電流型漏電保護：當裝置有漏電現象時，漏電電流超過一定值，即切斷電源，確保人身及設備安全。

8.允許瞬間斷電：對于l0ms以下的瞬間斷電主機工作繼續。

9.整機容量：0.9KVA

10.實驗臺、桌體結構、電腦推車：鋼制噴塑結構。

三、主要配置

*1.可編程主機掛件（S7-1200 PLC）：采用S7-1215C DC/DC/DC PLC主機， S7-1215 晶體管型， 125 KB 工作存儲器；24VDC 電源，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；信號板擴展板載 I/O；多達 3 個用于串行通信的通信模塊；多達 8 個用于 I/O 擴展的信號模塊；0.04 ms/1000 條指令；2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信

*2.變頻器掛件：變頻器SINAMICS G120C 供電電源AC380V,集成Profinet接口，支持Profinet 協議。

3.觸摸屏掛件：觸摸屏為KTP700，STN液晶顯示彩色色，7英寸，1個Profinet接口。可縱向/橫向安裝，用戶存儲器 512 KB。將通訊口引到模塊面板，用船型開關控制其電源，便于通斷電源重啟。

4.低壓電器掛件：包含交流接觸器，熱繼電器等

*5.八站小車控制模型掛件：DC24V、75rpm直流減速電機1只，直線滑臺，接近開關8只，船形開關1只，24V直流繼電器2只，黃、綠、紅三種顏色指示燈和按鈕各1只。

*6.PLC模擬實驗掛件：包含以下實驗內容：1）噴泉的模擬控制實驗 2）舞臺燈光的模擬控制實驗3）裝配流水線的模擬控制實驗 4）十字路交通燈的模擬控制實驗 5）機械手的模擬控制實驗 6）電梯的模擬控制實驗 7）數碼顯示的模擬控制實驗 8）郵件分揀的模擬控制實驗9）液體混合的模擬控制實驗 10）Y/△換接啟動的模擬控制實驗11）水塔水位的模擬控制實驗 12）自動售貨機模擬控制實驗。

7.電機模塊：三相鼠籠電機 120W AC380V, 轉速1400r/min，帶測速傳感器（讀取電機轉速）

*8.步進電機實訓及控制系統：采用42型步進電機及驅動器，工業標準直線運動滑軌，電機軸連接同步輪，同步帶，限位開關，3個傳感器全部為工業級的傳感器。

9.直流電機/溫度控制模型：主要有DC24V直流電機、溫度控制驅動模塊、220V加熱器、-20℃～100℃溫度傳感器、0-10V溫度變送器、五位LED數顯溫度表等組成；通過對直流電機系統中脈寬信號采集、轉速控制(電壓量)及溫度控制系統中的溫度參數的控制，模擬量處理指令、PID指令的使用、與PLC接合完成溫度PID控制實驗。

10.配備電源、通信編程電纜，導線及完成實驗必備的材料

11.提供PLC、變頻器等課程教學資源（ppt、實訓指導書、操作視頻、虛擬仿真操作資源等）、配套編程軟件、配套仿真軟件、配套實訓單元程序等

序號	名稱	主要技術指標	數量	單位
1	實訓桌臺	鋼制噴塑結構；≥1900×700×1600(mm)	1	張
2	電源控制屏	AC380V、220V電源各一組（提供2組三插AC200V插座）DC0～±10V可調輸出；DC 4～20mA可調輸出；數字直流電壓表量程0～50V、精度0.5級，電流表量程0～50mA、精度0.5級；三位半顯示、直流電壓DC24V輸出	1	套
3	電腦推車	鋼制噴塑結構,配移動滾輪，方便移動。	1	套
4	人機界面KTP700	KTP700 1只,船型開關1只，網口插口1只；	1	臺
5	S7-1200模塊	S7-1215C 晶體管型，125 KB 工作存儲器；24VDC 電源，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；信號板擴展板載 I/O；多達 3 個用于串行通信的通信模塊；多達 8 個用于 I/O 擴展的信號模塊；0.04 ms/1000 條指令；2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信	1	臺
6	SINAMICS G120C變頻器模塊	變頻器SINAMICS G120C 供電電源AC380V ，控制面板，電位計。	1	臺
7	八站小車控制模型掛件	DC24V、75rpm直流減速電機1只，工業標準直線滑臺，磁性開關4只，船形開關1只，42步進電機1只，黃、綠、紅三種顏色指示燈和按鈕各1只。	1	臺
8	三相異步電動機	AC380V,120W, 轉速1400r/min，帶測速傳感器。	1	臺
9	組態監控軟件	WINCC7.0 SP3	1	套
10	步進電機模塊	采用42型步進電機及驅動器，電機軸連接同步輪，同步帶，限位開關，3個傳感器全部為工業級的傳感器。	1	套
11	直流電機/溫度控制模型	通過對直流電機系統中脈沖信號采集、轉速控制（電壓量）及溫度控制系統中的溫度參數的控制，掌握高速計數器指令、模擬量處理指令、PID指令的使用。	1	套
12	模擬實驗?zāi)K	包含以下實驗內容：噴泉的模擬控制實驗、舞臺燈光的模擬控制實驗、裝配流水線的模擬控制實驗、十字路交通燈的模擬控制實驗、機械手的模擬控制實驗、電梯的模擬控制實驗、數碼顯示的模擬控制實驗、郵件分揀的模擬控制實驗、液體混合的模擬控制實驗、Y/△換接啟動的模擬控制實驗、水塔水位的模擬控制實驗、自動售貨機模擬控制實驗。	1	套
13	工業以太網電纜	8芯24AWG 2米1條；0.6米1條	1	套
14	電源線	4*1.5+1.1多股電纜 2米	1	條
15	安全插拔線（電工連線）	10根：長400mm；20根：長800mm； 20根：長1000mm	1	套
16	PLC實驗指導書		1	套
17	光盤	編程軟件、仿真軟件、實訓單元程序等	1	張
