換熱器綜合實驗臺（數據采集型） > 產品中心 > 熱工類實驗裝置、過程控制實訓 >

[產品型號]：SB-HRQ/R [產品名稱]：換熱器綜合實驗臺（數據采集型） [價 格]：元 [在線客服]：

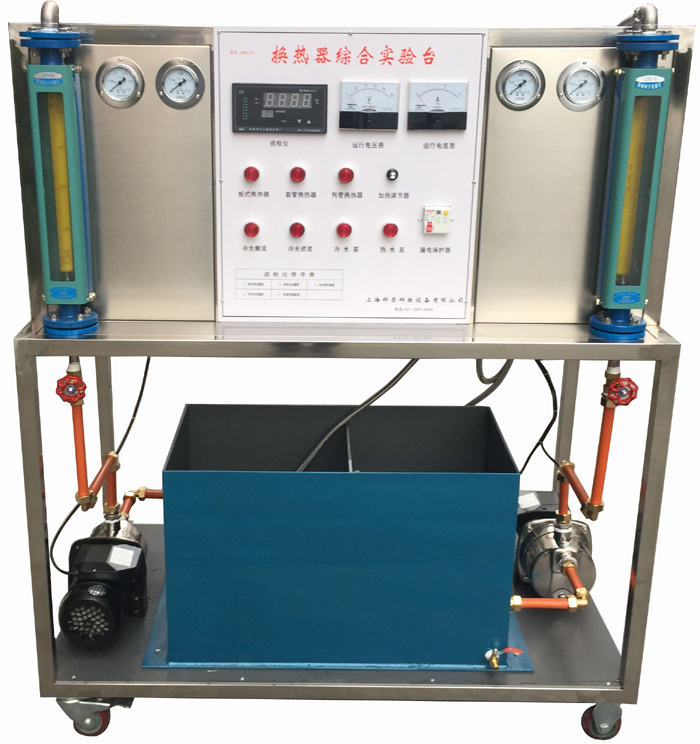

SB-HRQ/R換熱器綜合實驗臺（數據采集型）

一、用途：

1、熟悉換熱器性能的測試方法，了解影響換熱器性能的因素。

2、掌握間壁式換熱器傳熱系數的測定方法。

3、了解套管式換熱器、板式換熱器和列管式換熱器的結構特點及其性能的差別。

4、加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。

5、熟悉流體流速、流量、壓力、溫度等參數的測量技術。

二、主要技術參數：

換熱器換熱面積（F）：①套管式換熱器0.18m2 ；②螺旋板式換熱器0.11 m2；③列管式換熱器1.05 m2；

換熱器殼程材質：304不銹鋼；

換熱器管程材質：304不銹鋼；

三臺換熱器冷、熱流體進口和出口測溫點共12個，冷熱流體進出口壓差測點共6個；

冷、熱水箱：冷、熱水箱容積均不小于80L，裝有進水口和排水底閥，水箱進口管道長度大于5米，進口管道接口與標準水龍頭連接；裝配有溢流口，溢流口外接溢流管長度大于5米；

冷、熱水管材質：304不銹鋼；

7、彩色觸摸式液晶顯示屏：同屏實時顯示溫度、功率；
8、溫度傳感器（K型熱電偶)，單總線數字溫度計，在-20~300℃溫度范圍內精確度為±0.5℃。

9、不銹鋼水泵：370W 流量2.5 m2/h 揚程35米

10、實驗臺由三種（列管式、套管式、板式）換熱器為實驗對象，它們分別由電磁閥控制與冷流體和熱流體接通和斷開，以便進行單獨實驗操作。對套管式換熱器則又設置了四只電磁閥與冷流體連接管路構成了順流和逆流的切換操作。

序號	名稱	規格型號	數量
1	冷水轉子流量計	LZB－15	1臺
2	熱水轉子流量計	LZB－15	1臺
3	溫度檢測系統 （溫度傳感器）	DS18B20	12套
4	不銹鋼冷水箱	304不銹鋼	1套
5	熱水箱	304不銹鋼	1套
6	電磁閥	DN15	7套
7	彩色觸摸屏	7寸	1套
8	數據采集模塊	SB75	1套
9	壓力表	0－0.25MPa	2只
10	壓力表	0－0.16MPa	2只
11	移動式實驗臺	不銹鋼	1臺
12	板式換熱器	0.11m2	1套
13	套管換熱器	0.18m2	1套
14	列管換熱器	1.05m2	1套
15	功率模塊	SX48	1套
16	調壓器		1套
17	漏電保護開關	DZ47S	1套
18	冷水泵	不銹鋼370W	1臺
19	熱水泵	不銹鋼370W	1臺
