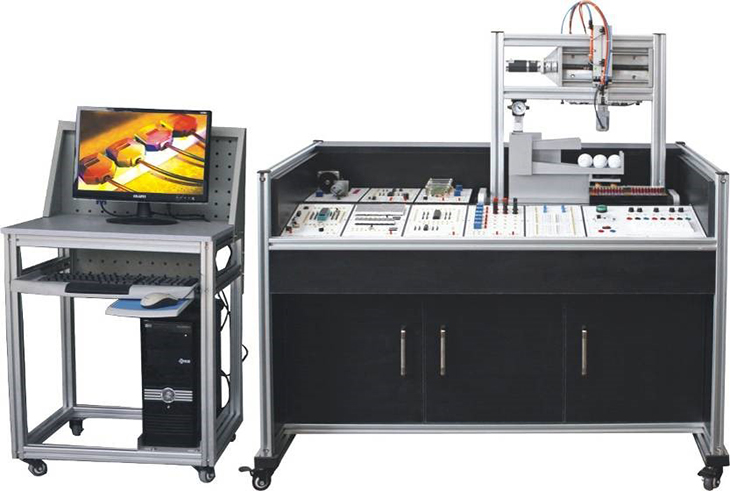

SBDPX-238電子單片機技能實訓考核裝置
一、產品特點：
1.入門容易，簡潔而不簡單：為了使入門容易，我們采用簡單易懂的版面設計，從最基本的一個跑馬燈開始就讓您無縫地切入教學。大部分的模塊在保證安全的前提下反面是鏤空的。這使得您可以讓學生一目了然看到，并可以觸摸到，這點很重要。因為我們深知，感性認識的重要性。
2、人體工學，美觀而舒適：采用模塊平放結構，使得視線趨于自然向下，如同平時讀書寫字�？拷脩魝扔致詭A斜，使得操作時更加方便。同時抬頭時視線使得毫無遮擋�？梢苑奖愕芈犞v，老師亦可觀察實驗情況。
3、高度開放，激發創新：采用模塊化設計，我們并不簡單的，單獨設計模塊，而是將模塊間聯系，可能性，功能性做了綜合考慮，提供經典實訓項目，我們建議用戶利用高度開放性的模塊，設計出自己的實驗項目。
4、貼近實際，易于拓展：深知教學與實際生產結合的重要性。特別設計了多達幾十種的實訓包
二、技術性能：
1、輸入電源：AC220V±10% 50Hz
2、工作環境：溫度-10~+40℃相對濕度＜85%(25℃)
3、裝置容量：200VA
4、重量：100kg
5、外形尺寸：1600×750×1100mm
三、本設備各個功能模塊功能特點
1、 主機模塊
單片機采用愛特梅爾的AT89S52。該單片機內部設有256Byte的RAM和8KByte的FLASH、三個16位定時器，兩個數據指針，片內集成了一個看門狗電路。64KRAM擴展空間、64KROM擴展空間；32個IO口，6個向量中斷源；0~33MHz的工作頻率，三級程序加密功能；工作電壓4.0V~5.5V。使用DIP40封裝便于更換芯片及仿真。并設計有在系統下載設計接口，通過USB下載器可以方便地進行編程，無需把單片機從電路上取下。
該模塊上還放有串行通信接口，該接口已經加入升壓電路，可以直接與計算機通信，飛利浦單片機和宏晶單片機也可以通過此口進行程序下載。復位電路上加有手動復位按扭，可以直接復位操作。模塊上還設有有源蜂鳴器驅動電路，直接給固定電平就可以發出聲響。
2、 電源模塊
電源模塊采用線性電源和開關電源兩種電源。單片機等芯片采用線性電源供電，可以有效減少因電源干擾引的程序跑飛。電機等大功率器件采用開關電源供電，確保提供足夠的功率。電源采用漏電保護開關作為總控制，安全可靠。用船形開關單獨控制低壓電，市電與低壓電分開控制。該模塊共有三組相互獨立的低壓電源，其中有兩組是正負雙電源輸出。面板上放置了一個AC220輸出插板，可以同時掛接三個儀器儀表。其中每組電源都有保險絲作過載保護。
3、仿真器模塊
配備有高性能單片機仿真器，可以全功能仿真MCS51系列單片機，也可以軟件仿真；軟件為中國自主研發，可以很好的支持中文，支持關鍵字提示，自動完成符號配對等功能。支持64K程序地址斷點、64K源程序有效行斷點和64K臨時斷點，單片機內部寄存器狀態一目了然。主機與計算機采用流行的USB接口。
4、 顯示模塊
該模塊無論從最基本的顯示元件LED發光二極管，還是到最高級的LCD顯示屏都包含在內。具體配置為8位跑馬燈（邏輯電平指示）、8位數碼管動態顯示、16×32點陣LED屏、1602字符型液晶顯示屏、128×64繪圖液晶顯示屏。單片機常用的顯示器件全部包含在內，使學習者可以接觸所有的顯示方案，設計人機界面時可以得心應手。
5、繼電器模塊
繼電器是常用的執行元件，也是常用的隔離元件，它能用低壓控制高壓電路，遠程切換強電電路狀態優點，同時它的執行元件又是一個線圈，在通電及斷電時會產生電磁干擾。為此繼電器模塊在集成了驅動電路的基礎上增加了光電隔離措施。該模塊共有6路繼電器，每個繼電器的開關觸點全部引出，并明確標示；每個繼電器還設有工作指示燈，那一路繼電器在通電工作使人一目了然。六組繼電器中有兩組為AC220控制的繼電器，可以控制交流電機的正反轉及停止，通過轉換頭可以連接電子連線。另外四組為電子連線座輸出。繼電器觸點容量250V/6A、DC28V/12A
6、 指令模塊
指令模塊上放置了單片機常用的輸入元件，其中有8個獨立鍵盤接口，8路8位開關量輸入，4*4矩形鍵盤接口，可以滿足學生從基礎到高級，從簡單到復雜的實訓要求。如果用戶需要更多的按鍵或需要更為復雜的設計，則可以采用該模塊的PS2鍵盤鼠標接口進行擴展。
7、 ADC/DAC模塊
ADC/DAC模塊上設計了兩種轉換芯片ADC0809和DAC0832。為了便于調試程序和硬件，板載了三個功能子模塊：0-5V模擬電壓輸出、8等級LED電平指示器和有源時鐘發生器。ADC0809實驗時可以用有源時鐘發生器作為芯片的時鐘，可以用0-5V模擬電壓輸出作為模擬量，用8等級LED電平指示用作模擬量大小的指示；DAC0832實驗時，可以將芯片的輸出接在8等級LED電平指示器上，轉換結果是否正常一目了然。
8、 交直流電機控制模塊
該模塊可以完成兩種電機的控制實驗，分別是24V直流減速電機和220V交流減速電機。每種電機的轉盤下面放有光電開關計數器，可以用單片機感知其位置和轉動了多少圈。每個電機控制線路中設有超程保護輸入端口，在與水平移動裝置組合實驗時可以有效保護電機和機構的安全。
9、步進電機控制模塊
該模塊設有一只24V兩相步進電機和大功率步進電機驅動器。模塊改變了電機的軸轉式運行方式，采用了一個水平移動機構，該機構可以把電機的軸轉改為水平直線運動，并用鋁直尺的刻度指示。該模塊還可以做閉環控制的實驗項目，因為在運動機構上裝有感知距離的閉環元件。同時設計了一個超程保護電路，當機構走到一個程序不可知狀態時，可自動關閉電機電源，避免機構超程損壞。直線運動機構上帶了左右限位輸出端子，供單片機查詢狀態。
10、 傳感器配接模塊(4路傳感器接口)
傳感器配接模塊是專為傳感器的配接和電氣隔離而設計的一塊電路單元，該單元共有兩組16路光電隔離IO口，每個光電隔離IO口均可仿PLC與24V電源供電的傳感器連接。并配有四路傳感器轉換接口用于工業傳感器的連接。
11、 擴展模塊
因為82C55的控制方式仍有學習價值，目前在許多教材中仍有它的身影，擴展模塊能滿足實驗的需求；82C55的三個端口全部引出，可以用電子連線連接，也可以用排線連接。控制端與數據通信口安排在一起，整體布局美觀大方。另設有一片74LS245芯片，可以用來與82C55組合起來完成不同的實驗功能。
12、 溫度傳感器模塊
該模塊配備有兩種芯片型溫度傳感器：數字量溫度傳感器18B20和模擬量溫度傳感器LM35。LM35器件還加有運算放大器，放大的模擬量可以提高測量精度。每種傳感器都有透明外殼加固保護，內有大功率加熱電阻，加熱指示器等。工作狀態一清二楚�？梢杂脕碜龊銣乜刂�，溫控器等實驗。
13、四層電梯實訓模型（全室購15臺共配1套）
電梯模型包括升降電機、極限開關、導軌、隨行電纜、廳門、召喚按鈕、樓層顯示裝置、轎廂、開關門機構、平層裝置、轎廂內指層燈、轎廂照明、控制系統等。智能電梯控制系統由液晶、藍牙模塊、指紋模塊、刷卡模塊及電梯控制聯動模塊組成，模擬樓宇自動化，實現智能乘梯方便用戶出行1）液晶采用12864液晶，可現實電梯當前運行樓層狀態及故障，可實現指紋管理，及指紋錄入等功能2）指紋模組可錄入上千個指紋，適用于小區及辦公樓宇場所的應用4）藍牙模組可實現手機呼梯、手機查看電梯樓層及狀態，適用于當今疫情環境的無接觸乘梯5) 刷卡模組可實現IC卡管理，刷卡樓層自動點亮，便于物業的管理，阻止陌生人進去小區。
14、智慧云教學實驗平臺（全室15臺共配1套，提供樣機現場演示）
該開發平臺是一款基礎教學實驗開發平臺，由1個通用平臺，多個系列硬件模塊，上位機教學資源軟件三部分組成，主要針對物聯網、電子信息、計算機等專業的單片機與傳感器、嵌入式接口技術、識別技術、無線通信技術、智能產品、人工智能等課程的教學實驗。該平臺結構符合人體工學設計，由可分離式基座和網板組成。硬件模塊采用磁吸固定，探針連接傳輸信號，使用方便，易于拓展。場景引入式教學模式和豐富的教學資源，既可以針對單個模塊學習單個知識點，也可以使用多個模塊自由組合進行各知識點的綜合場景應用。
1)平臺能夠不同安全電壓等級的獨立電源輸出接口；
2)平臺支持"通訊"與"自動"兩種通信模式，并支持面板一鍵切換；
3)平臺具備實驗模塊在線監測功能；
4)平臺支持多種課程實訓；無線傳感網實訓室傳感網應用開發實訓套件物聯網云平臺，
1）可在廣域網中通過PC、移動智能終端、智能網關等設備登錄此云平臺，
2）具備項目管理功能，定制化的項目中心集中管理，
3）支持物聯網項目的新建，
4）支持物聯網云網關的配置，支持云網關的設備管理、編輯等功能，
5）提供多種的項目案例配置默認地址，智能家居安居、
6）支持多種以上常用傳感器節點，支持溫度、濕度、水溫、二氧化碳、光照、風速、大氣壓力、空氣質量、可燃氣體、火焰、紅外對射傳感器、紅外對射傳感器、聲音感知傳感器、霍爾傳感器、稱重傳感器、壓電傳感器、DIY測試子系統、位移傳感器、熱電偶傳感器、超聲波傳感器；
四、配置清單
|
序號 |
名 稱 |
數量 |
型號及規格 |
|
1 |
實訓桌 |
1 |
尺寸1160*720*840 采用符合人體工學的平斜面設計，所有模塊平斜放于桌面固定槽內，實驗視線同讀書一樣，自然往下，利于思考。同時解決傳統立式結構的視線遮擋，無法看見教師教學的問題。工藝上采用優質鋁材，16mm以上黑色木板，家具級封邊工藝，帶3個柜子，優質鉸鏈，鋁合金把手，帶4個可鎖式腳輪便于移動。 |
|
2 |
電腦推車 |
1 |
尺寸630*580*1140 采用鋁合金結構，16mm以上黑色木板，家具級封邊工藝，帶4個腳輪，帶電腦位，伸縮鍵盤托板。 |
|
3 |
51單片機主機模塊 |
1 |
AT89S52芯片/在系統下載設計 |
|
4 |
電源模塊 |
1 |
DC±5V，±12V，24V |
|
5 |
仿真器模塊 |
1 |
仿真器 |
|
6 |
顯示模塊(AB共2塊) |
1 |
8位跑馬燈 |
|
8位數碼管動態顯示 |
|||
|
16×32點陣LED屏 |
|||
|
128×64繪圖液晶顯示屏 |
|||
|
1602字符型液晶顯示屏 |
|||
|
7 |
繼電器模塊 |
1 |
6路繼電器（帶驅動） |
|
8 |
指令模塊 |
1 |
PS2鍵盤接口 |
|
8個獨立鍵盤接口 |
|||
|
8路8位開關量輸入 |
|||
|
4*4矩形鍵盤接口 |
|||
|
9 |
ADC/DAC模塊 |
1 |
ADC0809 |
|
DAC0832 |
|||
|
0-5V模擬電壓輸出 |
|||
|
8等級LED電平指示 |
|||
|
有源時鐘發生器 |
|||
|
10 |
交直流電機控制模塊 |
1 |
24V直流減速電機 |
|
220V交流減速電機 |
|||
|
光電開關計數輸出 |
|||
|
11 |
步進電機控制模塊 |
1 |
步進電機 |
|
水平移動裝置 |
|||
|
閉環控制裝置 |
|||
|
12 |
傳感器配接模塊 |
1 |
4路傳感器接口 |
|
16路光電隔離IO口 |
|||
|
13 |
擴展模塊 |
1 |
8255芯片，74LS245芯片 |
|
14 |
溫度傳感器模塊 |
1 |
18B20/LM35 |
|
15 |
串并裝換模塊 |
1 |
74LS164 串進并出、74LS165 并進串出 |
|
16 |
IIC總線模塊 |
1 |
總線 IC 卡/總線實時時鐘 |
|
17 |
RS232通訊線 |
1 |
RS232通訊線 |
|
18 |
ISP編程線 |
1 |
ISP編程電纜 |
|
19 |
排線 |
1 |
排線 |
|
25 |
電子連線 |
1 |
實驗連線 |
|
26 |
接近開關 |
1 |
接近開關 |
|
27 |
配套教學資源 |
共1 |
購15套以下無此項配置 |
|
28 |
實驗指導 |
1 |
實驗指導1套 |
|
29 |
實驗程序與配套軟件 |
1 |
配套實驗源代碼，配套軟件與工具 |
五、實訓項目
實訓一 燈光閃爍實訓
實訓二 跑馬燈實訓
實訓三 獨立按鍵輸入實訓
實訓四 光隔離輸入輸出實訓
實訓五 金屬檢測實訓
實訓六 動態數碼管顯示實訓
實訓七 矩陣鍵盤接口實訓
實訓八繼電器隔離控制實訓
實訓九蜂鳴器演奏實訓
實訓十8255 芯片擴展 IO 實訓
實訓十一字符型液晶顯示模塊控制實訓
實訓十二液晶顯示模塊控制實訓
實訓十三 點陣 L E D 屏漢字顯示實訓
實訓十四AD 轉換實訓
實訓十五 D A 轉換實訓
實訓十六 LM35 溫度傳感器采集實驗
實訓十七 單總線溫度傳感器采集實訓
實訓十八交直流減速電機控制實訓
實訓十九步進電機開環控制實訓
實訓二十RS232 通信實訓
實訓二十一 PS2 鍵盤通信實驗
實訓二十一 靜態數碼管顯示實驗
實訓二十二 74LS164 串進并出實驗
實訓二十三 74LS165 并進串出實驗
實訓二十四 IIC 總線 IC 卡存儲實驗
實訓二十五 IIC 總線實時時鐘實驗
實訓二十六 IIC 總線 EEPROM 存儲實驗
實訓二十七 外部中斷光電計數控制電機實訓
實訓二十八 定時器中斷控制電機實訓
實訓二十九 閉環交直流電機系統實驗
實訓三十閉環步進電機系統實驗
實訓三十一 恒溫室控制系統實驗
實訓三十二 小車系統控制實訓
實訓三十三 四層電梯控制實訓（演示）
實訓三十四 傳感網應用開發實訓（演示）
